设计结构说明

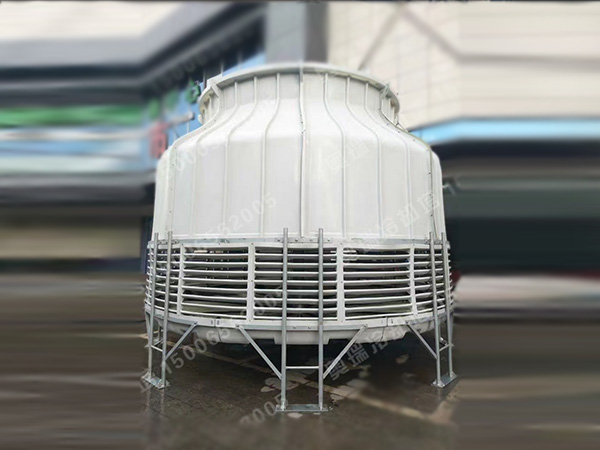

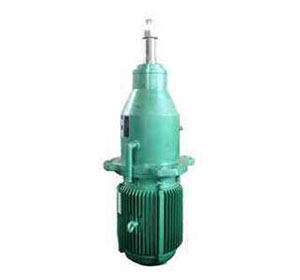

冷却电机特点 l 冷却塔采用Y系列户外型电机。 l 具有良好的防水、防潮、耐腐蚀性 l 线包材质100%优质铜线 l 绝缘等级为F级 l 防护等级达到IP55 l 电机工作电压为380V,额定频率为50Hz 冷却塔减速机,是一种运用行星轮系传动原理,采用硬齿面圆柱齿轮浮动啮合机构的减速机。该产品结构紧凑、体积小、运转平稳、噪声低、耐腐蚀、寿命长,使用维修方便。 | |

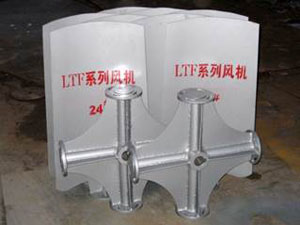

冷却风机特点 l 采用清华大学工程力学设计机翼型轴流风机 l 叶片为优质铝合金材质 l 叶片采用可调式设计,可根据用户需求调节角度,改变风量大小。 l 设计设点:气动力合理、效率高、风量大、噪声低、耐腐蚀。 厚度3mm以上,设计使用寿命15年 | |

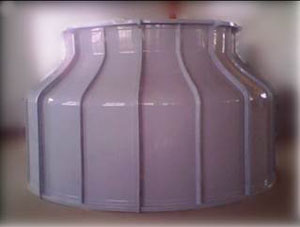

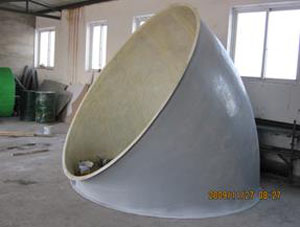

冷却塔壳体特点 l 采用聚酯玻璃钢材质制作 l 采用耐腐蚀性191#树脂 l 加工工艺:加工过程中用玻璃纤维毡材料增加壳体密度,用玻璃纤维布增加壳体强度。 l 优点:表面平整光滑,外形美观、耐老化、耐腐蚀、不退色、不龟裂、抗紫外线等优点。 设计使用寿命25年。 | |

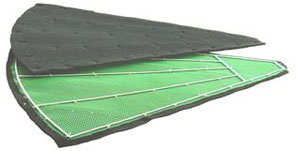

高效收水器 l 采用高效低阻加筋弧形收水器 l 收水器片采用耐腐蚀的改性PVC材料挤拉成型,材质为全新料。 l 其结构通过改变气流流向,能有效地去除从塔内出来的湿空气水份,按循环水量计的飘水损失达0.001%以下。 阻燃氧指数≥40,正常使用条件下,设计使用寿命为10年,保证在70℃温度下不软化变形,在-40℃温度下不脆裂。 | |

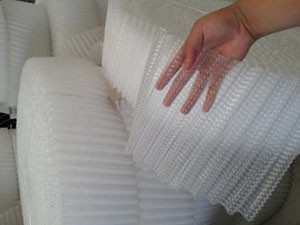

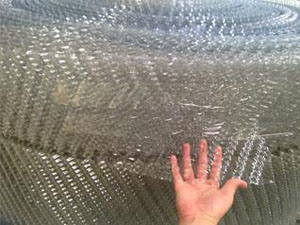

标准散热片填料 l 材质为改性PVC全新材料 l 耐温达到60℃ l 设计波形:斜折波 l 尺寸(H):20公分、25公分 l 产品特点:对水的再分配能力强、阻力小、热力性能好、抗老化、不易变形等优点 设计使用寿命10年。 | |
耐高温散热片填料 l 材质为改性PVC无色透明全新材料 l 耐温达到120℃ l 设计波形:斜交波 l 尺寸(H):20公分、25公分 l 产品特点:对水的再分配能力强、阻力小、热力性能好、抗老化、不易变形等优点。 设计使用寿命10年。 | |

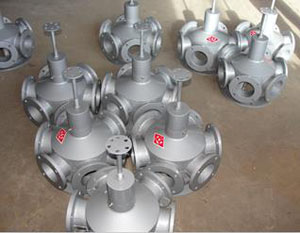

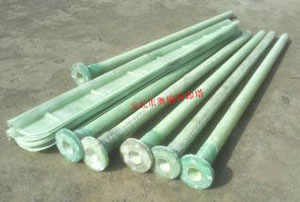

布水方式一:旋转式布水器 l 利用水驱动旋转布水器旋转式洒水,布水均匀、散热效率高。 l 采用铝合金材质铸造而成,轴承为不锈钢材质。 l 工作水压0.05mpa-0.08mpa。 l 其他布水器材质:铜质、玻璃钢材质、不锈钢材质、ABS工程塑料材质。 洒水管 l 我公司研制的特殊设计的孔径和角度,使内部具有防堵塞性能 l 采用机械缠绕的高强度玻璃钢管,此玻璃钢洒水管耐高温、韧性大、耐腐蚀、强度高 法兰采用一次性模压成型工艺制作。 | |

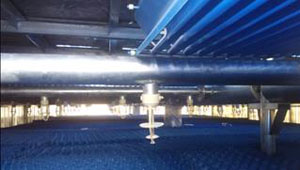

布水方式二:固定式喷淋系统 l 采用固定式喷淋分布配水系统,内部具有防堵塞性能。 l 塔内不同位置喷头的布水流量偏差<5%,整个配水系统在额定流量的70%~130%内配水均匀。 l 此形式布水均匀,维修率低。通常应用于大型冷却塔设备。 l 喷头材质为ABS工程塑料,一次注塑成型,保证水温达到100℃不软化变形,冬季环境温度在-35oC不冻裂脱落; l 工作水压0.03mpa-0.10mpa。 设计使用寿命10年。 | |

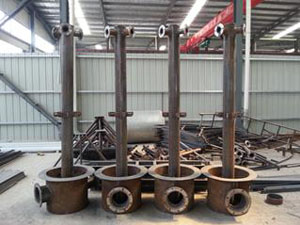

钢结构件 采用先进的良流线技术加工而成,整体结构强度高,结构受力合理。塔体结构具有多向受力性能的效果,能有效的承受集中荷载,非对称荷载,降低了冷却塔的振动。提高了冷却塔抗风荷、抗震能力,具有良好的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件,其防腐问题是整塔质量保证的一个重要环节,本厂为保证质量,所有出厂钢质构件均采用镀锌防腐处理。 | |
冷却塔消音罩 (需要时由需方告知) 采用玻璃钢制作,安装在冷却塔风筒上部,有效吸收噪音,把噪音导向空旷的一面区域,使噪音降到最低。尤其是靠近居民楼或楼房靠窗的一面,导风消音罩起到至关重要的作用。 | |
冷却塔消音毯 (需要时由需方告知) 采用尼龙制作,安装在冷却塔水盘上部,水落到消音毯上时,有效吸收落水声音,使噪音降到最低。尤其是靠近居民楼或楼房靠窗的一面,消音毯起到至关重要的作用。 | |

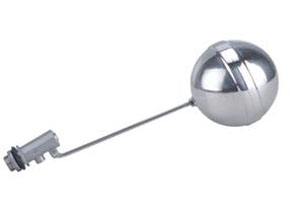

自动补水阀 冷却塔下部的水盘处设有自动补水球阀,便于冷却塔运行缺水时自动布水。 l 材质304不锈钢 管径DN25、DN32 |
